충전기제품 |
|
|
| |
|
|
| 1.
구 조 |
| 본층전기의 내부에는
실리콘 정류기, 누설 변압기, 전자 접촉기, 제어프린트기판을 내정하고
있으며 전면에 조작 판넬이 있습니다. 또한 본 충전기는 소형, 고성능일
뿐만 아니라 전기 부품이 노출되어 있지 않으므로 좁은 장소에도 설치
할 수 있습니다. |
|
| 2.
정 격 |
|
충전기
형식
|
배터리
전압(v)
|
충전기능
배터리의
용량(AH/5HR)
|
치수
W×L×H
|
중량(Kg)
|
출력
휴즈
용량(A) |
BDW 230-48
|
48 |
210~230
|
400×420×360
|
59
|
100 |
| BDW 295-48 |
260~330
|
65
|
100 |
| BDW 365-48 |
335~385
|
69
|
100 |
BDW 460-48
|
400~485
|
490×480×440
|
75
|
150 |
| BDW 540-48 |
500~585
|
80
|
150 |
| BDW 620-48 |
600~700
|
90 |
200 |
| BDW 740-48 |
700~770 |
480×520×460
|
97 |
250 |
| BDW 840-48 |
800~870 |
107 |
250 |
|
|
| *밧데리전압
24, 36, 72, 80V용은 별도사양 |
| |
| 3. 충전기 용량별 차단기
설정 및 인입선 참고표 |
|
|
| 충전기
형식 및 용량 |
입력 전압 및
전류 |
과전류 계전기(OHR)설정값 |
| 220V |
380V |
440V |
220V |
380V |
440V |
BMF230~48(4.3KVA)
|
11.5 |
6.5 |
5.5 |
13.0 |
7.5 |
6.0 |
BMF230~48(5.5KVA)
|
14.5 |
8.5 |
7.0 |
16.0 |
9.0 |
9.0 |
BMF230~48(6.8KVA)
|
17.5 |
10.0 |
9.0 |
19.0 |
11.0 |
9.0 |
BMF230~48(8.5KVA)
|
22.5 |
13.0 |
11.0 |
24.0 |
13.0 |
11.0 |
BMF230~48(10.0KVA)
|
26.0 |
15.0 |
13.0 |
28.0 |
16.0 |
13.0 |
BMF230~48(11.5KVA)
|
30.3 |
17.5 |
15.1 |
39.4 |
22.8 |
19.7 |
BMF230~48(13.7KVA)
|
30.0 |
20.0 |
17.5 |
39.0 |
24.0 |
20.0 |
BMF230~48(15.5KVA)
|
40.0 |
22.0
|
20.0 |
45.0 |
24.0 |
22.0 |
|
|
| |
| 4. 사양 |
|
| 사용가능 주위
온도 |
-10℃~+40℃ |
| 사용가능 주위 온도 |
90% RH이하
|
| 사용가능 습도 |
AC 1500V/1분간 |
| 내 압 |
DC 500V
메가에서 10MΩ이상 |
| 절연저항 |
AC 2000V~240V
/ 360V~4000V |
| AC 입력범위 |
420V~460V,
50/60Hz |
| DC 출력범위 |
DC40V~65V |
| 충전시간 |
약 8시간
(80%방전시) |
|
|
| |

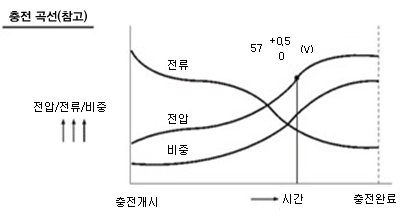

| 5. 본충전기의
준정전압 정전류 충전 방식 |
|
본
충전기는 누설 변압기를 사용하여 [출력전압] 대 [출력전류]의 충전 특성을
갖도록 마이콤으로 콘트롤 하고 있습니다.
이때문에 방전량이 일정치 않은 밧데리를 충전할 경우에도 자동으로 방전량에 맞춘
충전량을 결정하여 충전을 완료시킵니다. |
| |
 |
| |
|
|
|
|
|
|
